Пошаговая сборка своими руками электровелосипеда, инструкция новичкам

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

• Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
• Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
• Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

• Этот тип передачи – самый экономичный и эффективный из всех существующих.
• Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
• Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
• Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Выпускаются подобные «конструкторы» в разных исполнениях – с использованием штатной цепи велосипеда, или с передачей усилия через дополнительную цепь с одной или двумя добавочными звездочками.

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Преимущества

Знатоки утверждают, что для изготовления модной и прочной конструкции достаточно немного смекалки, купить соответствующие детали – и верный электрический конь готов. Он обладает массой преимуществ:

• на таком транспорте можно прекрасно передвигаться по городу, полному пробок;
• на него не требуются водительские права;
• не нужно горючее, только подзарядка для электроконтроллера;
• он способствует поддержанию спортивной формы благодаря используемой мускульной силе;
• сделанный своими руками самодельный электровелосипед помогает быть независимым от магазинов и рыночных цен.

Средний агрегат достигает скорости до 42 километров в час, а на крейсерской скорости идет под 26 километров в час.

Вес всего устройства составит до 35 килограмм. Чтобы выполнить качественную и надежную модель из доступных материалов, стоит воспользоваться рекомендациями опытных мастеров.

Как выбрать контроллер для электровелосипеда – советы

Контроллер выбирают исходя из вида двигателя и аккумулятора. Основными параметрами считаются: напряжение и величина максимального тока.

Двигатель мощностью 350 Вт нуждается в контроллере 36 В 15 А.

Мощность 100 Вт — контроллер 48 В, силой тока не меньше 25 А. Для лучших показателей выбирают модели со значением тока 30, 35, 40 ампер.

Мощность 1000 Вт- контроллер 48 В 30 А. Существуют программируемые конструкции, где можно настраивать ток под собственные потребности.

Оптимальное соотношение скорости колес к напряжению -1 к 0,9. Исходя из этого, можно рассчитать скорость движения: при 36 В передвигаться следует при 32 км/ч, при 48 В — 45 км/ч.

Увеличение скорости изменяет и соотношение, так как имеют место существенные затраты энергии на борьбу с сопротивлением воздуха.

Контроллер является незаменимой частью электровелосипеда. Он отвечает за все главные функции передвижения. Современный рынок предоставляет большой выбор исходя из мощности, напряжения, вида и способа работы.

Для того чтобы выбрать правильную оснастку электровелосипеда, необходимо изучить основные нюансы и возможности каждой модели. Выбор хорошей модели подразумевает большой спектр функций, например, отдельных выход для питания фар, задний ход, различные режимы скорости и мощности.

Как сделать крутой электровелосипед своими руками: подборка ссылок за электромоторы и комплекты для конверсии

Сделать электровелосипед своими руками достаточно просто. Доступны качественные готовые комплекты для конверсии вашего велосипеда с добавлением мотора, аккумулятора и контроллера.

Я предлагаю подборку ссылок на готовые комплекты для конверсии и проверенные электромоторы различных типов, аккумуляторы для монтажа на раму или в багажник, контроллеры и экраны для настройки и управления, а также на аксессуары для электровелосипеда.

Сразу обращаю внимание: для выбора конкретного комплекта следует определиться с типом конверсии. Будет ли это мотор-колесо, или же мотор, устанавливаемый на заднюю каретку или центральную ось

Сразу же нужно определиться с напряжением и компоновкой сборки тягового аккумулятора. Ну и в завершение — выберете контроллер (экран) для управления электровелосипедом.

Мотор-колесо

Один из самый продвинутых вариантов конверсии в электровелосипед — это установка мотор-колеса с сопутствующей электрификацией

Рекомендую обратить внимание на полный конверсионный комплект мотор-колеса на 1500 Вт от Bafang. В комплекте есть все необходимое, за исключением аккумулятора (ссылки на аккумуляторы ниже)

В лоте на выбор варианты на 500W/750W/1000W/1500W, соответственно подбираем аккумулятор на 36V/48V.

Центральный мотор (комплект)

Один из самых мощных вариантов — конверсионный комплект для установки центрального мотора с креплением в раму Bafang G510. Доступная мощность двигателя — 1 кВт. Напряжение для аккумулятора — 48 Вольт. Подойтет для всех типов электровелосипедов, в том числе для MTB, для карго-карго велосипеда.

Комплекты электромоторов на каретку велосипеда

Недорогой комплект для установки кареточного/центрального мотора — BAFANG BBS01B (разрешенные 250 Вт), это быстрый способ выполнить конверсию вашего велосипеда. Чуть подороже обойдется мощный комплект BAFANG BBS02B (750 Вт). Оба варианта имеют хорошее соотношение масса/цена/мощность и подойдут в большинстве случаев. Есть модель еще дешевле — это простой DIT мотор, который подойдет для начинающих.

Аккумуляторы для электровелосипеда

Аккумулятор для электрификации велосипеда. Помещается непосредственно под раму велосипеда, или же на багажник. Заранее определяемся с двигателем и выбираем нужное напряжение сборки: 36 Вольт или 48 Вольт. Есть небольшой выбор по общей емкости сборки (13/16 Аh). Внутри ячейки 18650 LG, установлен контроллер заряда/разряда, а также необходимые защиты. Класс водонепроницаемости IPX4.

Аксессуары для сборки: контроллеры, управляющие экраны, кабели для программирования.

Для удобства управления режимами электровелосипеда, а также для контроля основных параметров при движении есть смысл установить выносной экран для контроллера центрального мотора. Одни из подобных — экраны Bafang DPC18 и Bafang C965, доступны по сссылке. А вообще существует огромное множество экранов-контроллеров с цветным и монохромным дисплеем и множеством функций.

И в завершение такой полезной подборки добавляю видео-распаковки комплектов и видео-обзоры комплектов. Оценить состав подобного набора и простоту переделки можно по видео ниже.

Распаковка мотор-колеса Bafang на 1500 Вт. В комплекте идет сразу все необходимое для конверсии велосипеда. Ну за исключением аккумулятора — аккумулятор на раму или на багажник докупаем отдельно.

Распаковка кареточного мотора BAFANG BBS01B 250 Вт.

Подробный обзор мотора Bafang BBS02B 750 Вт. Эта модель представляет обой оптимальную версию по соотношению масса/цена/мощность. Можно рекомендовать именно эту модель для начинающих.

Распаковка управляющего экрана для контроллера центрального мотора велосипеда.

Ниже список других моделей экранов для контроллера.

Надеюсь, данная подборка была для вас полезной.

Личный опыт и ссылки на другие проверенные комплекты приветствуются!

Приводной механизм

Прежде чем приступать к переделке обычного велосипеда в электровелосипед, оцените со стороны технический потенциал вашего железного коня. Велосипед должен иметь достаточно мощную раму, поскольку он, как минимум, должен выдерживать вес седока и вес оборудования, которое на него будет установлено. Если с этим все в порядке, можно приступать к переделке велосипеда и установке на него двигателя от стиралки, приводного механизма, системы управления и источников питания.

Начнем с разработки и установки деталей приводного механизма. Отметим сразу, что для того, чтобы сделать самодельный электровелосипед из двигателя старой стиральной машины, нам понадобится полноценная слесарная мастерская. Ну, или хотя-бы токарный, сверлильный станки, сварочный аппарат, а также внушительный набор материалов и инструментов, включая довольно просторное помещение, где можно проводить эксперименты.

Приводной механизм будет состоять из  следующих элементов:

• модифицированной велосипедной втулки;
• большого шкива;
• приводного ремня от стиральной машины;
• малого шкива двигателя
• вала двигателя.

Самым трудным здесь, пожалуй, является изготовление большого шкива. Подходящую по размерам штатную деталь найти практически невозможно, так что придется делать.

1. Из стального листа (2 мм), вырезаем идеальный круг.

1. Во втулке заднего велосипедного колеса, между спицами, сверлим маленькие отверстия, Аналогично располагающиеся отверстия сверлим в стальном круге.
2. По краям стального круга высверливаем большие отверстия, элементарно для того, чтобы уменьшить вес детали. Ибо как уже отмечалось выше, все оборудование вместе с седоком будет весить много, и нужно максимально разгрузить раму велосипеда, выгадав хотя бы несколько килограмм.
3. Далее ответственный момент, необходимо к ребру диска приварить стальную полосу 20х4 мм. Приваривать нужно постепенно сгибая полоску металла ровно по ребру. Это не самое простое дело, ведь сварное соединение должно получиться идеально ровным.
4. После этого заряжаем деталь в токарный станок и обрабатываем ее повторно, убирая все неровности и шероховатости.
5. Вот наша деталь и превратилась в полноценный шкив. Теперь нам осталось главную деталь приводного механизма окрасить и прикрутить к заднему велосипедному колесу.

Определяемся с мощностью

Ключевыми факторами будут являться:

• мощность двигателя, который расположен вокруг ступицы колеса (от нее зависит скорость и тяговые качества велосипеда с электроприводом);
• емкость аккумуляторной батареи. От нее зависит время автономного катания и масса дополнительного оборудования, которая обычно не превышает 10-ти килограммов.

Конечно, можно в оценочный перечень включить дополнительные данные, например, число перезарядок батареи (ресурс), время, затраченное на полную зарядку и многие другие показатели.

Многое зависит от массы велосипедиста. Подростку весом 50 кг и грузному мужчине с массой тела в 125 кг, видимо, нужны разные комплекты.

Этап перед вашей поездкой на электрическом велосипеде

Перед тем, как отправиться в поездку убедитесь, что все основные компоненты электробайка проверены и готовы к поездке.

Аккумулятор полностью заряжен. Хотя, безусловно, вы можете ездить на электрическом велосипеде, как на обычном велосипеде, просто работая педалями, аккумулятор и мотор обеспечивают вас дополнительной электрической энергией, что делает электрический велосипед электрическим велосипедом!

Возможно, для первой поездки вам не понадобится полностью заряженный аккумулятор, но, как правило, это хорошая практика, когда аккумулятор полностью заряжен на тот случай, если вам понадобится этот заряд, чтобы отвезти вас туда, где вы хотите быть.

Шлем надет и отрегулирован. Наличие велосипедного шлема — основная мера безопасности. Как говорится — те, кому есть, что защищать, носят велошлем, те, кому нечего защищать — тем можно и не носить. Надевайте шлем всегда, когда садитесь на электровелосипед!

Бутылка с водой наполнена и упакована. Я заметил, что когда я начинаю что-то новое, делаю что-то в первый раз, я очень быстро чувствую жажду. Может это связано с увеличением уровня стресса? Не знаю. Но я понял, что бутылка воды всегда помогает. И поездка на е-байке не будет исключением. Возьмите с собой полную бутылку воды. Не пожалеете.

Проверьте давление в шинах. Ведь электрический велосипед — это все равно велосипед. Перед поездкой убедитесь, что шины хорошо накачаны. Недостаточно накачанные шины опасны для езды. Плохо накачанные шины не позволят вам ехать быстрее.

Вам придется приложить больше усилий при езде с не накаченными до нормального уровня шинами,. Стандартное давление в шинах электровелосипеда составляет около 2-2,4 бар. Проверьте это давление, когда вы накачиваете шины. Большинство насосов показывают давление в шинах в процессе накачки.

Подумайте также  о велосипедном насосе и небольшом ремонтном комплекте. Всегда рекомендуется иметь при себе простой велосипедный насос и аварийный ремонтный комплект. Если они у вас есть, упакуйте их с собой в поездку.

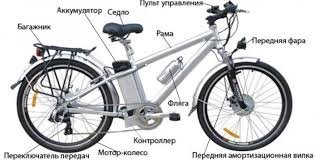

Составляющие самодельного велосипеда

Если осталась рама от старенького прохудившегося велосипеда — отлично, главное, чтобы она была в хорошем состоянии и не имела ржавчины. Если рамы нет, тоже не беда, закупите стальные, алюминиевые или титановые узкие трубы.

Основой служит чертёж, на котором отображают все компоненты велосипеда. Лучше если эскиз сделан в 3D-режиме на компьютере, сразу можно оценить реальные размеры нужных деталей и составить впечатление о пропорциональности каждой. Предпочтительным способом соединения функциональных компонентов остаётся сварка, если к раме дополнительно планируется зафиксировать багажник или заднее крыло, предусмотрите углубления для болтов. Отверстия также оставляют для болтов под навесные составляющие.

Главное чтобы ржавчина не имела ржавчины

Передняя вилка

Трудно представить себе самодельные функционирующие велосипеды без передней вилки. Если планируется вести велобайк, скользя с горы и поднимаясь вверх, амортизатор лучше встроить мягкий. В горные модели не стоит монтировать ВМХ-вилки — они слишком тяжёлые. Изготавливая вилку своими руками, просчитайте такие параметры:

• ход вилки;
• способ фиксации тормозов;
• предпочтительный диаметр колеса.

Трансмиссия и тормоз

Узлы трансмиссии подбирают исходя из суммы, выделенной на эту часть велосипеда. Специалисты не советуют собирать цепь собственноручно или создавать переключатель скоростей, только зря потратите время, хорошего качества всё равно не добьётесь. Придя в магазин, выберите классическую трансмиссию, плацентарный формат имеет ряд существенных недостатков.

Видео сборка электровелосипеда своими руками:

Этапы — электровелосипед своими руками

мотор MXUS редукторный 350w 36v под кассету, акб из 18650 Lion — 10s4p — 42v, 10.4a\h, скорость 25-30 km\h — запас хода ~ 30 / 60 км, 36 000 рублей

этап 1 список компонентов для сборки электровелосипеда

Список компонентов для сборки электровелосипеда с мотором Mxus на 350 ватт. Велосипед Hot Wolf, Мотор MXUS XF08C, Контроллер 36v22A + KT LCD-3 дисплей + PAS assistant, Аккумуляторы 18650 — 2600mah коробка 40 штук, BMS плата защиты 36v30A, Зарядное устройство 36\42v — 2A, Курок газа влагостойкий качественный, Датчики на тормоза универсальные, Сумка под аккумулятор в треугольник рамы, Дополнительные компоненты подробнее…

Обзор доставленных деталей электровелосипеда

Почти все компоненты для сборки электровелосипеда доставлены, посмотрим, что я получил. Свой четвёртый по счёту электровелосипед проекта 2021 года, я решил собрать максимально недорогим, но в то же время, качественным и надёжным, поэтому его стоимость выйдет средней, но все же дешевле чем купить уже собранный электровелосипед на том же алиэкспресс подробнее…

Этап 2 заспицовка мотора в обод

Этап 2 заспицовка мотора в обод — на этом этапе научимся определять необходимую длину спиц для установки мотора в обод велосипеда, и рассмотрим метод спицевания колеса в три перекрестия по этапно подробнее…

Этап 3 сборка электровелосипеда

Этап 3 сборка электровелосипеда — теперь можно установить мотор колесо, перед установкой удобнее будет снять тормозной механизм, устанавливаю мотор колесо в раму, во втулке мотора где выходит провод есть вырез, он должен находится внизу, так что бы провод можно было загнуть вниз, это для предотвращения попадания воды в мотор. Вот так нужно изогнуть провод. подробнее…

Этап 4 сборка аккумулятора

Самостоятельна сборка аккумуляторной батареи для электровелосипеда формата 10S4P из литий ионных аккумуляторов форм фактора 18650. Видео ролик всех этапов сварки АКБ для электротранспорта подробнее…

Тестирование электровелосипеда

Настало время протестировать новую сборку бюджетного электровелосипеда своими руками. В первый день планируем провести тесты на скорость, тяговитость и проходимость этой сборки, на второй день будем испытывать на дальность хода в смешанном стиле, то есть при помощи пас ассистента. подробнее…

Сборка электровелосипеда своими руками будет выполнятся поэтапно — сборка аккумуляторной батареи 10S4P — заспицовка мотора MXUS XF08 в обод — монтаж компонентов электровелосипеда — тестирование электровелосипеда собранного своими руками. Elektro-Velik.ru

Подробнее о моторах

Для переделки велосипеда в электровелосипед используют три типа приводов:

1. Цепной. Классическая открытая передача – один из самых распространённых среди самоделок вариантов. В плюсах надёжность, простота обслуживания и понятная каждому любителю посидеть «с напильником» конструкция. Среди минусов очень сильный шум при работе и громоздкие габариты. Ну и чистить цепь придётся регулярно, и слетает она иногда;
2. Фрикционный. Редко встречается в продаже, оставаясь выбором «секты адептов бесступичных колёс». В случае с фрикционником, вращение передаётся колёсам от мотора методом банального трения резинового ролика об покрышку. Недостатки такого решения очевидны: покрышка быстро стирается – раз. Если колесо хоть немного спустило, велосипед перестаёт работать – два. Оно Вам надо?
3. Мотор–колесо. Современный стандарт. По надёжности не уступает цепному приводу, по простоте обслуживания его превосходит (вообще в обслуживании не нуждается), места не занимает вообще – двигатель установлен прямо в ступице переднего (или заднего, или обоих) колеса. Соответственно:
   1. Велосипед круто выглядит: на раме ничего не болтается, модель вполне можно перепутать с безмоторной;
   2. Двигатель закрыт корпусом и работает практически бесшумно, легче будет сосредоточиться на окружающих красотах;
   3. Мотор легко поставить, легко поменять на другой;
   4. Можно без особых проблем сделать полноценный полный привод: поставить два мотор-колеса.

Тем более, мотор-колёса сегодня обычно предлагаются в составе КИТов: специальных комплектов для переделки велосипеда в электровелосипед. Они рассчитаны на определённый диаметр колёс и буквально в течение часа ставятся на любой велосипед с соответствующими габаритами. Если у Вас есть цель превратить безмоторного стального коня в электрифицированного и, при этом, не притомиться сверх всякой меры, мотор-колесо – то, что нужно!

Совет: выбирая между задним и передним приводом, помните – переднеприводные модели лучше рулятся, заднеприводные проще собрать.

Работаем с цепью

После полной сборки штифта нужно начинать работу с цепью. Если с велосипеда, оборудованного механизмом переключения скоростей, цепь была снята — придётся заново регулировать её натяжение и отлаживать работу всего механизма. После натяжения и проверки работоспособности всей цепной системы нужно установить самую низкую передачу и ещё раз проверить степень натяжения, дабы не столкнуться с неприятным моментом во время движения, когда цепь слетит

Для этого велосипед переворачивается цепью вверх, осторожно подключается имеющийся двигатель, а также надевается клиновой ремень. Если испытания проходят успешно — можно продолжать работу

Если есть хоть небольшая вероятность того, что цепь слетит — следует это устранить

И также стоит обратить внимание на то, чтобы не слетал ремень. Это может возникать либо из-за плохого натяжения, либо из-за низкого качества самого ремня (если он не новый)

Измерение температуры двигателя

Для того, чтобы велосипедист мог при необходимости посмотреть температуру мотора на дисплее, необходимо соблюдение нескольких условий. Во-первых, очевидно, дисплей должен иметь такую функцию.

Во-вторых, в кабеле двигателя должен быть соответствующий провод (как правило, белого цвета). И, в-третьих, конечно же, в моторе должен быть установлен сам датчик температуры.

Производитель мог проложить белый провод в кабеле двигателя для измерения скорости, но не установить датчик температуры. В таком случае, это можно сделать самому, как я уже описывал в одной из своих прошлых статей.

Чем можно дооснастить электровелосипед

Те, кто разбирается в электро- и радиотехнике, стараются сделать модель более совершенную. Но собрать ее только лишь из подручных материалов не получится – кое-что придется приобретать, а значит, тратить деньги.

•  Ваттметр.  Он точно покажет, на какое расстояние еще можно рассчитывать, учитывая расход энергии. Это позволит при необходимости поменять планы, скорректировать маршрут передвижения. Целесообразно прибор разместить на руле, чтобы он постоянно был в зоне прямой видимости.
•  Контроллер.  Есть несколько вариантов таких устройств. Простейшее, служащее всего лишь клеммной коробкой, крепится где угодно. Но многие из них собираются, например, на микросхемах. Независимости от выбранного решения, нужно учитывать, что все радиодетали нуждаются в эффективном охлаждении. И это понятно – эл/ток, проходя по цепи, частично преобразуется в тепловую энергию (из-за внутреннего сопротивления ее элементов). Значит, контроллер желательно расположить на раме так, чтобы он лучше обдувался встречным потоком. Часть краски на этом участке нужно снять, и дополнительно подложить пластину из алюминия, низ которой (в месте касания) покрывается термопастой.

Монтаж электрооборудования

Установив все детали необходимо собрать электрическую схему. Трудоемкость этой операции зависит от выбранных элементов сборки. Стоит выбирать надежные контакты для предотвращения нагревания и образования искр.

Посмотрите еще здесь!

• Как выбирать газовый котел — лучшие модели и производители. Обзор современных котлов и варианты их применения (145 фото и видео)

• Как выбрать раздвижные двери: комплектация раздвижной двери, система открывания створок, типы дверных систем. Инструкция с видео, как своими руками установить раздвижную дверь

• Как правильно выбирать шторы: советы и рекомендации профи, как подобрать шторы под стиль интерьера. Критерии выбора цвета. Психология цвета

Зачем нужны двигатели

Во время катания, особенно на длительных подъёмах, каждый задумывался о том, что бы такое подключить к цепи в надежде облегчить свои труды и преодолеть, наконец, тяжёлый участок. Именно для этого устанавливаются электродвигатели для велосипедов. Они позволяют дополнить усилия спортсмена, чтобы набрать и удержать высокую скорость, а также сохранить силы на проблемных участках.

Двигатели бывают разных конструкций и мощностей, но следуют единому принципу – их устанавливают на обычные велосипеды, после чего передают тем или иным способом (в зависимости от типа) усилие к колёсам.

Двигатель

Самый бюджетный рабочий вариант – редукторное моторколесо с номинальной мощностью 250 Вт.

Моторколесо редукторное – по этой ссылке есть выбор:

• переднее/заднее под трещотку/заднее под кассету
• мощность 250/350/500 Вт
• номинальное напряжение 36В

Стоимость 250 Вт на момент публикации без скидок 6314 р.

Кассеты и трещотки подходят стандартные на 6-10 звезд, которые ставятся на обычные колёса. Для себя я покупал задний двигатель под трещотку мощьностью 250 Вт. Тяги у такого двигателя вполне хватает и на старте и в движении. На местности без затяжных подъемов можно ездить вообще без педалей. Заехать например с лесной грунтовки на трассу с углом подъема в 30о с общей массой повозки до 90 кг также получается без помощи педалей. Но для частых длительных подъёмов (если не хотите крутить педали) лучше выбирать мотор мощнее. Такой будет перегреваться.

Максимальная скорость зависит от диаметра колеса, номинального напряжения мотора и от напряжения батареи. На 26-ых колесах с батареей 36 Вольт максимальная скорость будет около 25 км/ч, (~210 об/мин), с батареей 48 В 33-35 км/ч (~280 об/мин).

Мотор колёса обычно сделаны под 36 спиц. Диаметр окружности на которой в двигателе располагаются спицы – 124 мм, этот размер нужен для расчёта длины спиц. Крутящий момент моторов до 250 Вт не велик и их можно спицевать обычными спицами с толщиной от 2,32 мм (13G, 12G). Если Вам говорят, что спицы должны быть минимум 3 мм – Вам просто очень хотят продать эти спицы. При расчете длины спиц нужно учитывать, что жесткость колеса и нагрузка на спицы будет зависеть от схемы спицевания (количества перекрестий). Чем больше крестов, тем легче спице переносить удары судьбы. Оптимальным будет спицовка в 3-4 креста. Обод колеса обязательно должен быть двойным.

Для чего это вам нужно?

Прежде всего вы должны подумать, для чего будет использоваться велосипед, получивший оснащение в виде электродвигателя. Он станет тяжелее, на нем нельзя будет заниматься кросс-кантри и даунхиллом, потому что центр тяжести системы повышается, вес увеличивается, да к тому же падать на таком байке не стоит. Это может привести к поломке электродвигателя и потребовать его замены.

Как правило, велосипед с электроприводом требуется для следующего:

• запаса хода «на всякий случай», при усталости, для резерва. Это очень хорошее решение для велосипедистов-любителей в возрасте, а также для людей, страдающих сердечно-сосудистыми заболеваниями, ожирением. Это позволяет выезжать на спокойные прогулки без опасности выбиться из сил на обратном пути, в том случае, если не получается их правильно рассчитать;
• постоянное использование для подъема в горку, в виде подключения на сложных участках маршрута. Для этого электровелосипед должен иметь возможность движения сразу на двух источниках энергии: мускульной силе и двигателе.

На пересеченной местности электробайк лучше не использовать. Его удел – это проселочные тропинки, асфальтовое покрытие. Также электровелосипед не любит прыжков.

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

• 24В;
• 36В;
• 48В.

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

• уменьшение срока службы колеса;
• небольшая величина КПД;
• необходимость постоянного контроля давление в колесах;
• сложности использования на мокрой дороге.

Шаг 14: Установка неравнобокого уголка.

В зависимости от того, какой у вас двигатель, вам может не потребоваться осуществлять данный шаг. Я сделал неравнобокий уголок для закрепление мотора, но мне не удалось им воспользоваться из-за недостаточного зазора между задней покрышкой и уголком. Я всё же рекомендую по возможности установить неравнобокий уголок, так как он обеспечивает дополнительную прочность закрепления двигателя. Но если это невозможно, то вместо уголка просто воспользуйтесь U-образными болтами.

Следующее, что вам понадобится, так это своего рода адаптерный кронштейн. Он крепится к двигателю и может скользить вверх и вниз по главной монтажной пластине, обеспечивая требуемое натяжение ремня. Сделайте пластину, привинчивающуюся к передней части двигателя и свешивающуюся немного в сторону. Затем возьмите небольшой прямоугольник, идущий параллельно двигателю, и прикрепите его с помощью болтов к главной монтажной пластине.

Выбираем контроллер

Главное отличие классического средства передвижения от электризованного – наличие специального регулирующего устройства. Это контроллер для электровелосипеда, который представляет собой коробку, манипулирующую тягой всего агрегата. Если в стране есть ограничение на скорость передвижения на велосипеде, этот прибор поможет установить лимит во время езды. Чаще всего это 25 километров в час.

Конструкция такого датчика не имеет в составе электрощеток.

Но есть процессор, отслеживающий положение магнитов колесного обода. Контроллер позволяет оптимальным образом распределить нагрузку на колеса, сократить выделение тепла, а двигателю – нормализовать усилия по передвижению без рывков. Выработанные алгоритмы движения помогают двигаться равномерно и с одинаковой скоростью.

Заключение

В мире современных технологий происходят постоянные совершенствования в направлении улучшений условий использования различной техники, одной из которых и является транспортное средство в виде велосипеда. При желании и соответствующих финансовых возможностях, можно приобрести велосипед сразу с электродвигателем.

Можно отдельно прикупить соответствующий типу велосипеда двигатель, и самостоятельно, или при помощи специалистов, произвести его установку. Также предоставляется возможность собственноручной сборки двигателя из отдельных элементов.

Все вышеописанные мероприятия способствуют улучшению и облегчению эксплуатации удобного и экологичного средства передвижения велосипеда.
