По стопам робин гуда: как сделать лук своими руками

Содержание:

Изготовление лука для стрельбы своими руками – создавать луки интересное занятие

Рассмотрим оптимальный и наиболее доступный для большинства пример, как сделать лук и стрелы для стрельбы простой конструкции. Такой лук будет достаточно хорош как для развлекательной стрельбы по мишеням, так и для охоты на некрупную дичь.

Из чего сделать лук и как собрать лук – подбираем все для лука материалы

Прежде чем приступать к самостоятельному изготовлению лука в домашних условиях важно собрать все необходимые материалы. Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы

Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы.

Выбрать необходимые по толщине и внешнему виду ветки можно в любой посадке или лесу. Далее следует очистить палки от коры и хорошенько просушить. Сушить материал для будущего самодельного лука нужно специальным способом, чтоб поверхность не потрескалась и сохранила свою упругость.

Фото. Самодельный лук своими руками

Для рукояти лука можно взять цельный брусок древесины или склеить фанеру в несколько слоев.

В качестве материала для тетивы лучше использовать специальные прочные капроновые нити, хотя в условиях выживания при изготовлении луков и стрел своими руками может использоваться кора деревьев, кожа и даже сухожилия животных.

Помимо основных материалов запаситесь хорошим клеем (например, эпоксидкой), болтами и инструментами по работе с деревом.

Разборные и традиционные простые луки – как сделать лук из доски правильно

Традиционный разборной лук состоит из трех элементов – рукояти и двух плеч. Для изготовления рукояти подходит доска толщиной 4 см. Из нее по чертежам нужно выпилить форму рукояти, которая должна быть примерно 40х6х4 см.

Форма рукояти самодельного лука должна удобно располагаться в руке.

На рукояти необходимо просверлить отверстия для болтов, которыми будут крепиться плечи, а также предусмотреть планку для стрел по центру. При выпиливании планки – не следует слишком увлекаться, т. к. слишком глубокая выемка может уменьшить прочность рукояти.

Фото. Рукоять лука своими руками

Делаем тугой короткий лук – рассчитываем размеры лука по инструкции

Следующий этап изготовления лука своими руками – плечи

Здесь важно рассчитать правильный размер плеч. Один должны соответствовать росту лучника

Исключение – короткий лук – его можно сделать любого удобного размера.

Рассчитать длину лука можно по таблице.



Размеры лука по росту лучника

Для изготовления плеч нужно брать хорошо просушенную древесину, заготовленную в зимний период. Это обеспечит отсутствие деформации в будущем.

Форма плеч – плоская и конусообразная, т. е. заужается от одного края к другому. Крепятся плечи к рукояти болтами и крепко затягиваются. Для большей надежности рекомендуется использовать кожаную прокладку и проклеивать.

Чертеж лука своими руками

На наружных краях плеч необходимо предусмотреть пазы для крепления тетивы.

Последний этап сборки самодельного лука – крепление тетивы.

Для этого сначала тетива завязывается на одном конце плеча, далее лук сгибается, и натянутая тетива другим концом завязывается на другом краю противоположного плеча.

фото. Тетива самодельного простого лука

Как сделать настоящий хороший профессиональный спортивный лук

Сделать профессиональный спортивный лук самому довольно сложно. Этим обычно занимаются мастера, у которых есть соответствующее оборудование, знания и навыки, поэтому настоящий хороший лук для спорта лучше купить в магазине или заказать у одного из таких мастеров.

Смотрите видео как сделать лук своими руками:

Как сделать стрелы своими руками

Пожалуй, их изготовление самая важная и не менее сложная часть производства. Главная проблема – прямой и ровный стержень. Вторая сложность – оперение или же направляющие ребра. Требования к корпусу – он должен быть легким. Можно использовать алюминиевые или тонкие и ровные полоски ПВХ из крупнокалиберной трубы. Не используйте сталь (рисунок 8).

Сделать оперение можно по следующей инструкции:

  1. Нарисуйте на бумаге треугольник с равными сторонами.
  2. От каждой вершины проведите биссектрису перпендикулярно ребрам.
  3. Три линии образуют точку в центре.
  4. Возьмите лист пластика, и вырежьте заготовки для оперения. Перо делается следующим образом – 4 см отступа с каждой стороны от основной части.
  5. Приставьте задний конец снаряда к центру чертежа.
  6. Теперь, используя заготовки, клейте на бок пласты, направляя кончик к одной из вершин.
  7. Чередуйте перья в направлении вершин, заполнив все три ячейки.
  8. Обмотайте плотно проволокой/изолентой края пера.


Рисунок 8. Основные этапы изготовления стрел

Настройка силы лука

Вот несколько способов увеличить силу лука.

Угол между рукоятью — плечом лука:

Чем меньше этот угол, тем больше плечо лука будет гнуться при натягивании тетивы, и таким образом, развивать больше энергии. Чтобы не создавать слишком большую нагрузку на лыжи (иначе они могут сломаться), я предпочитаю уменьшать этот угол до 0 ?. Самый простой способ изменить этот угол — вырезать небольшой клин из дерева и просверлить подходящие отверстия. Вставьте клин между плечом и рукоятью и соедините болтом их вместе. Чтобы сделать клин более заметным на фотографии, я обернул его бумагой. Расклинивания плечей увеличивает тягу этого лука с 26 до 30.

Изменение длины плечей

Если плечи лука слишком длинные, лук может оказаться довольно слабым. Длинные плечи меньше сгибаются при натягивании тетивы. Меньше согнулись — меньше силы. Тетива может быть отведена дальше, а плечи могут быть согнуты больше без вероятной поломки, увеличивая силу лука. Слишком маленькие плечи могут быть сломаны при обычном натяжении тетивы. Мой совет: если вы хотите заменить плечи, отмерьте приблизительно 10 сантиметров от края каждого плеча. Просверлите новые отверстия и сделайте новую тетиву.

Удаление материала с концов плеч

Не вся сила, развиваемая натяжением тетивы, передается стреле. Значительная энергия тратится на возвращение плеч в исходное положение. Если плечи легче, меньше энергии требуется на их перемещение, в итоге увеличивается энергия, передаваемая стреле. Это не изменяет силу натяжения лука, но делает лук более эффективным и мощным. Потому что концы лука должны двигаться как можно дальше, что бы достичь исходного положения, то они часто являются той частью, лука, с которой удаляют материал. Для удаления материала используйте рашпиль, напильник, наждачную бумагу, с их помощью «затачивайте» концы. Если вы удалите слишком много материала, вы подвергнете опасности конструкцию лука. Я вас предупредил. Это можно делать, если не заходить слишком далеко. Не удаляйте более 20% материала в верхней трети лука.

Начнем с изготовления рукоятки для лука

Сразу оговорюсь, что материалы изготовления зависят от силы нятяжения тетивы. Если сила натяжения до 10 кг., тогда рукоятку можно изготовить из цельного деревянного бруска 60х40х400, бука или березы (сосна для этих целей не подходит).

Прекрасная рукоять получается из пары склеенных эпоксидкой пластин 20 мм фанеры. После того как промазали поверхность эпоксидкой, сжимаете пластины в струбцинах. И того выходит толщина 40 мм.

Только необходимо использовать бакелитовую (водостойкую) фанеру. Её клеят чем-то типа эпоксидки и она надежна. Простая фанера для этих целей не очень годится (растрескивается).

Дальше разметка контура рукояти, и выпилка электролобзиком (было посажено Макитовское полотно).

После чего приступаем к грубой выборке форм полукруглой, острой стамеской (2 раза правилась, эпоксидка сильно «сажает» инструмент).

Очень хорошим помощником в этом деле служит плоский, полукруглый рашпиль для грубой обработки поверхности, придавая черновую форму.

Затем рукоятка обрабатывается грубой шкуркой, потом мелкой и на заключительном этапе нулевкой.

Не забудьте просверлить отверстия под болты М6 для крепления плечей лука.

Под болты между рукояткой и плечами лука целесообразно подложить прокладку из кожи (из старых женских сапогов или куртки).

Когда рукоятка будет доведена до ума, ее можно покрыть морилкой и корабельным лаком. Фанера, как известно, состоит из слоев, которые при выборке материала и играют на рукоятке. Довольно забавный эффект.

Чтобы у вас не возникло вопросов, как изготовить рукоятку для разборного лука, приведу чертеж (на чертеже нанесена сетка 10х10 мм.). Вы можете перерисовать его на миллиметровку.

Хочу напомнить, что данные материалы для изготовления рукоятки применимы в случае изготовления лука с силой натяжения тетивы до 10 кг. Если применять такую рукоять на более мощных луках, то есть риск что рукоятка не просто сломается а взорвется в щепки при этом может травмировать вас.

По этому для более мощных луков необходимо делать усиленные рукоятки из набора древесин по принципу бутерброда, как например в этом варианте — основа бук, «наполнение» клен, орех и красное дерево (для изящества). Можно использовать любое другое плотное дерево, при этом толщина наполнения особой роли не играет, главное чтобы присутствовала склейка.

Все слои промазываются эпоксидкой и зажимаются в струбцины до полного высыхания. Струбцины необходимо располагать через каждые 5-10 см., чтобы между слоями не образовывалось пустот.

Получаются, такие заготовки, которые в будущем будут рукоятками для разборного лука с более сильным натягом тетивы.

А любители красоты С наличием прямых рук и хорошего столярного инструмента, могут сделать не только крепкую но и красивую рукоять.

Самодельный лук из лыж — материалы и инструменты

Несмотря на кажущуюся простоту, изготовление лука требует внимательного отношения и, конечно же, наличия кое каких инструментов. Об обязательном порядке понадобится ножовка и рашпиль по дереву, дрель (ручная или электрическая), струбцины, молоток и стамеска. Замечательно если в доме найдутся шлифмашина и рубанок.

Для осуществления тех или иных манипуляций понадобятся расходные материалы: набор сверл по дереву, абразивная бумага, клей.

С рукоятью лука придется повозиться, так как делать ее будем самостоятельно, что называется «с нуля». Поэтому большим подспорьем станет наличие настольной пилы (распиловочного станка), ленточной пилы и уж совсем роскошно иметь под рукой сверлильный станок.

Из материалов понадобятся, собственно, лыжи, деревянный брусок размером 80х80х50 (здесь и далее размеры приводятся в миллиметрах). Из металла запасемся болтами и барашковыми гайками.

Для тетивы подойдет рыболовный шнур, нейлоновая нить, или струна (чем хуже она растягивается, тем лучше).

Обработка ствола

Итак, это с чего начать делать лук своими руками? С обработки ствола. Ниже приведена инструкция.

Срез ствола с помощью топора следует обрезать так, чтобы он имел прямые обрезанные концы, которые должны быть окрашены резиновой краской. Это позволит наблюдать за древесиной во время сушки и, возможно, предотвратить растрескивание.

Затем ствол распиливается пополам. Если есть какой-либо сучок, линия разреза должна пройти через него. Для этой операции понадобятся 2 клинья и молоток. В качестве клина можно использовать топор, но следует понимать, что топор можно сломать. Вбивается один клин в более толстый конец ствола.

Примечание. Если ствол ломается асимметрично, его ни в коем случае не следует «выпрямлять». Возможно, что одна из частей больше не будет ни на что годна, и от нее придется избавиться.

Удаляется кора с помощью острого топора (или другого инструмента, например, рубанка). После дерево размещается в сухом и прохладном месте.

Основная идея этих действий – медленная и равномерная сушка древесины. В записях древних мастеров было написано, что целевая влажность должна составлять 10%. Если это нечем измерить, то остается доверять своим инстинктам.

Вышеуказанные действия могут быть отделены друг от друга даже перерывом в несколько дней. Здесь нет спешки. Сушка должна длиться не менее 2 месяцев.

Примерно через 5 недель можно постепенно переходить к следующему этапу. Древесина все еще слишком влажная, но удаление ненужного избытка немного ускорит процесс сушки.

Если за это время куски дерева начинают покрываться белой плесенью, нужно поместить их выше в более сухое место, чтобы они не собирали влагу с земли. Если во время сушки появляются трещины, древесину следует перенести в более прохладное место. Причиной этих неблагоприятных является отсутствие коры на стволе.

После выбирается самый красивый кусок дерева. Теперь можно приступать к работе.При создании своими руками блочного лука действия могут отличаться.

Самодельный лук из лыж

У многих охотников наверняка найдутся дома лыжи. Из ненужной пары лыж может выйти прекрасный лук, у которого будет ряд преимуществ – уже готовые изогнутые концы и одинаковый изгиб обоих плеч.

Материалы и инструменты: 1. Куски лыж для изготовления плеч. Предпочтительнее выбирать лыжи для горной местности, так как они довольно жёсткие и имеют угол загиба углов 20-28 градусов. 2. Большой брус форматом 8х8х50 или небольшие бруски для рукоятки. 3. Шайбы, болты, гайки-«барашки». 4. Нейлоновая нить либо какая-нибудь струна, которая мало растягивается. 5. Струбцины. 6. Ножовка. 7. Ручная дрель с набором свёрл. 8. Молоток. 9. Стамеска. 10. Напильник или рашпиль по дереву. 11. Наждачная бумага разной текстуры. 12. Клей. 13. Если есть цель изготовить сложную рукоять, рекомендуется запастись настольной и ленточной пилой, сверлильным станком, рубанком, ленточной или дисковой шлифовальной машинкой.

Порядок работы:

Любая работа подобного рода начинается с наброска дизайна на листе бумаги

Важно помнить о том, что главное в луке – не эстетичность, а практичность. Он должен соответствовать следующим требованиям: иметь совершенно негнущуюся рукоять, к которой гайками будут крепиться два плеча, на рукояти нужны плоские поверхности для плеч, также необходимы место для захвата рукой и полка для прохода стрелы

Эти условия являются основными, дизайн особого значения не имеет.

Источник

Материал

Материала для изготовления классического варианта очень много.

Самый распространённый материал подходящий для того, чтобы изготовить качественный лук, это клён, акация, ясень или береза.

При изготовлении тетивы, необходимо отталкиваться от того, что материал должен быть прочным и эластичным, к тому же он должен выдерживать очень большую нагрузку.

Чаще всего применяют синтетический материал полиамид. Так же используют лавсан, кевлар, капрон, дакрон и другие нити из синтетического волокна.

Исторические же данные сообщают о том, что ранее для тетивы использовали волосы животного, кору деревьев и многое другое.

Совет мастера: для основы необходимо выбирать материал высокой прочности. Для того, чтобы изготовить плечи – нужно подбирать материал, который может хорошо выгибаться и пружиниться.

Склеивание рукоятки

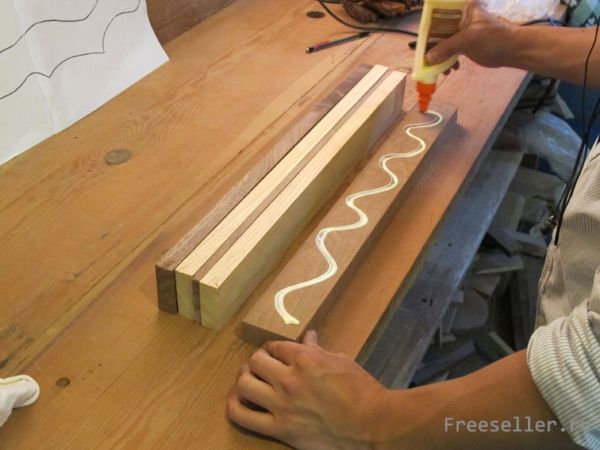

Теперь деревянные дощечки готовы к склеиванию. Любой клей для склейки деревянных поверхностей нам подойдет. Далее я использовал клей для дерева. Если после склеивания вы выполните финишное покрытие каким-либо полиуретаном, то в использовании именно водостойкого клея нет необходимости.

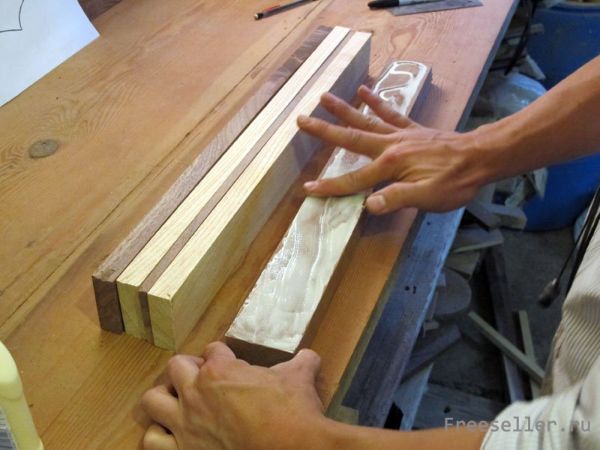

Покройте склеиваемую поверхность небольшими капельками клея, а затем размажьте его по всей поверхности, чтобы получился тонкий, ровный слой. После того, как клей будет нанесен на все дощечки, сожмите их вместе струбциной и удалите выступившие по краям капельки клея. Убедитесь, что между дощечками, не видимых щелей. Оставьте их в таком положении на ночь.

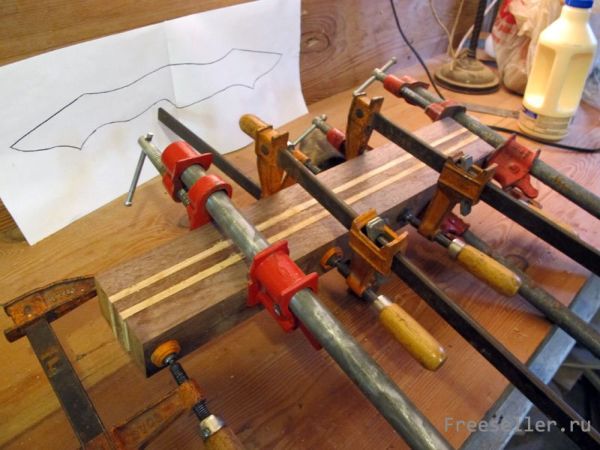

Если вы решили сэкономить время и склеить все дощечки за раз, они могут сместиться в процессе склеивания (см. фото). Прежде чем продолжить работу, будет лучше, если они буду образовывать одну поверхность. В моем случае я воспользовался строгальным станком. Чтобы избежать смещения дощечек при фиксации струбциной склеивайте их по нескольку за один раз, а не все сразу.

Дизайн рукоятки лука

Оригиналы рукояти в реальном размере:

Посмотреть онлайн файл: F07W4SYHI3TYV5P.pdf Скачать файл: F07W4SYHI3TYV5P.pdf (cкачиваний: 14278) .pdf

Посмотреть онлайн файл: FLXRD9YHI3TRPB5.pdf Скачать файл: FLXRD9YHI3TRPB5.pdf (cкачиваний: 8640) .pdf

Посмотреть онлайн файл: FS0TRVYHI3TIR9O.pdf Скачать файл: FS0TRVYHI3TIR9O.pdf (cкачиваний: 7839) .pdf

Посмотреть онлайн файл: FYUO6P2HI3TRPB6.pdf Скачать файл: FYUO6P2HI3TRPB6.pdf (cкачиваний: 7411) .pdf

Разборный лук включает в свою конструкцию два плеча, которые прикрепляются к обеим сторонам рукояти с помощью гаек. На рукояти должны быть две плоские поверхности для крепления плеч, место для хвата рукой, и полка-вырез для прохода стрелы. Рукоять не должна гнуться (совсем!) во время использования лука! Пока лук удовлетворяет этим трем условиям, не имеет значения, как он будет выглядеть. Сейчас есть хорошая возможность проявить свои творческие способности.

Разработку дизайна лука начните с пары набросков на листе бумаги. Я сделал несколько уменьшенных набросков, чтобы у меня было несколько идей до того, как рисовать рукоять в полную величину.

Две рукояти, созданные мной, были приблизительно длиной 51 и 46 см. Рукоять, изображенная слева, была разработана с использованием только одного болтового крепления, фиксирующего плечо лука, а правая — с использованием двух болтового крепления каждого плеча. Не обращайте на это особого внимания. Даже после того, как лук полностью создан, есть способы для изменения угла, увеличивающего силу натяжения тетивы. Мы вернемся к этому позже.

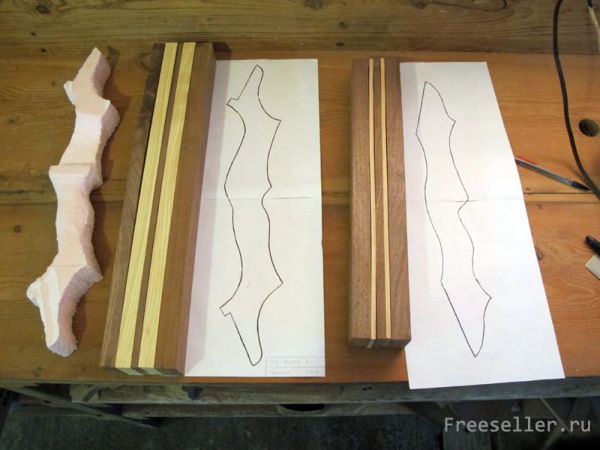

Далее я сделал модель рукояти из пенопласта толщиной 5 см. Этот шаг не является необходимым, но это может быть полезно при последующем вырезании рукояти из дерева.

Сделайте копию своего рисунка, чтобы у вас оставался оригинал рисунка для переноса на дерево. Вырежьте и приклейте эскиз к пенопласту и вырежьте его с помощью ножа или рашпиля.

На рукояти из пенопласта вы сможете подобрать удобную форму той части, за которую будет держаться рука, подогнать изгибы до того, как изготавливать рукоять из дерева. Мне пенопластовая модель очень помогла. Я не очень силен в переносе трехмерной картинки из своего воображения на плоскость. Обладание трехмерной моделью позволило мне подкорректировать дизайн перед изготовлением рукояти из дерева.

Изготовление рукоятки лука

В зависимости от вашего желания и доступных материалов, это шаг может быть коротким или занять достаточно много времени. У меня не было достаточно большого куска дерева для изготовления рукояти, поэтому я склеил его из нескольких кусков. Этот способ также позволит сделать рукоять разноцветной. Если вы решили использовать один брусок, придайте ему максимально возможное квадратное сечение с помощью настольной пилы, фуганка, рубанка, и переходите к шагу «Черновое вырезание рукояти». Если вы хотите сделать рукоять, склеенную из нескольких брусков, читайте дальше. Потребуется несколько кусков древесины грецкого ореха, дуба, ореха пекана. Потратьте немного времени, чтобы «поиграть» с ними, составить из дерева разных пород интересную цветовую комбинацию.

С помощью настольной пилы придайте отобранным кускам дерева одинаковую ширину (вдоль волокон). Ширина заготовок должна быть приблизительно на 5 мм больше самой широкой части лыжи. В моем случае это составило приблизительно 5 см для обоих пар лыж. Припуск в 5 мм будет позже удален наждачной бумагой. Теперь нарежьте дощечки в один размер по длине (поперек волокон).

Для этого я воспользовался ручной циркулярной пилой

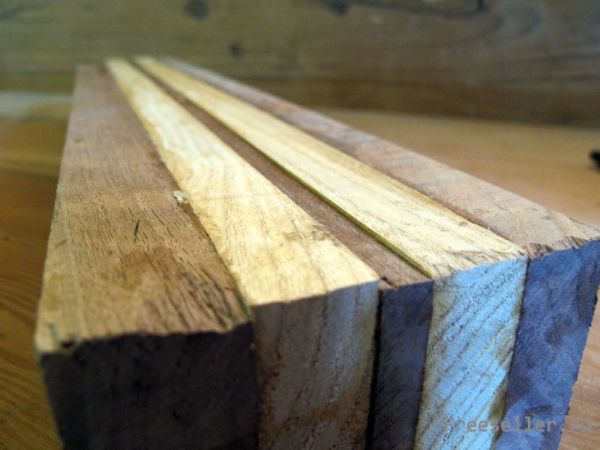

Обратите внимание, дощечки получились немного неровными

Для качественного склеивания важно, чтобы дощечки прилегали друг к другу так плотно, как только возможно. Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок

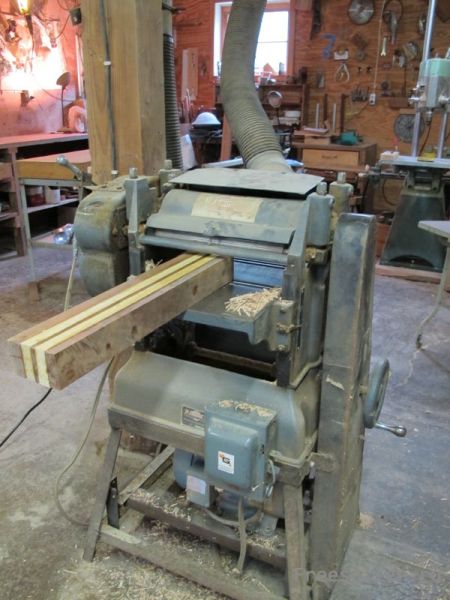

Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок.

Новое в блогах

Убедитесь, что лыжа отпилена точно под прямым углом. Если нет, наждачной бумагой и рашпилем выровняйте угол.

Сверление отверстий для крепежа.

Для просверливания отверстия возьмите сверло, точно совпадающее с диаметром болта. Не нужно, чтобы резьба врезалась в дерево. Болт должен входить в гнездо без сопротивления, но не должен люфтить. На этом этапе очень удобно использовать сверлильный станок. Прижмите струбциной лыжу к рукояти, расположите их на столе сверлильного станка, плоскость должна быть перпендикулярна сверлу. Если нет сверлильного станка, эти отверстия можно просверлить ручной дрелью.

Наметьте центр будущего отверстия (шилом, гвоздем) посередине лыжи и приблизительно в 3 см от края лыжи. Это поможет точно просверлить отверстие, если вы не используете сверлильный станок. Сложите вместе плечо лука и рукоять и совместно просверлите отверстие. Вы также можете просверлить отверстия по отдельности. Чтобы головка болта не выступала сзади и не царапалась, ее необходимо «утопить». Возьмите сверло, на волосок больше диаметра самой широкой части головки болта. Определите, как глубоко нужно рассверлить отверстие, держа болт рядом со сложенной лыжей и рукоятью, как показано ниже. Нужно, чтобы спереди выступало приблизительно 1-2 см резьбы, для одевания шайбы и закручивания гайки-«барашка». Сделайте отметку на рукояти и вернитесь к сверлильному станку (или дрели). Если вы ошиблись.

Отрежьте и приклейте небольшой деревянный клин на, конец люфтящего плеча. Когда клей высохнет, сточите его наждачной бумагой так, чтобы плечо сидело плотно. Зашкуривание и финишная отделка рукояти.


Пришло время убрать все отметки и царапины. Я использовал наждачную бумагу M40. Бумага M63, тоже подойдет. После зашкуривания уберите древесную пыль и сделайте финишную отделку. Я использовал два куска финишной глянцевой полиуретановой наждачной бумаги с промежуточной обработкой М40.

Вырезание канавок для тетивы и ее изготовление.

Для такого легкого лука прочности нейлоновой нити вполне достаточно, чтобы служить тетивой. Сама по себе нить слишком тонка для прорези в пятке стрелы, для того чтобы правильно ее натянуть и точно выстрелить. Это может быть исправлено, переплетя нить особым образом (см. ниже), чтобы удвоить ее толщину.

Прежде чем изготавливать утолщенную тетиву, определите, какой длины должна быть немного раскрученная тетива. Завяжите два беседочных узла на концах тетивы и натяните ее на лук. Если тетива окажется слишком длинной или слишком короткой, то это будет сильно мешать его использованию. Расстояние между тетивой и рукоятью называется «базой». Хотя оно может слегка отличаться для разных луков, приблизительно оно равно 18 см.

Чтоб сделать скрученную тетиву, которая подойдет для лука, отрежьте кусок нити, равный трем длинам одиночной нити, натянутой в качестве тетивы. Видео ниже показывает, как нужно скручивать нить. Если недостаточно четко видно, то вот что происходит: сложите нить пополам. Большим и указательным пальцем левой руки держите нить за петлю (щепотью). Верхний конец нити, выходящей из щепоти, положите на конец указательного пальца, прижмите большим пальцем и прокатите подушкой большого пальца по указательному к суставу, раскручивая переплетение нити. Подкатив нить к суставу, прижмите ее большим пальцем, и, не отпуская, ее, захватите указательным и средним пальцем второй конец нити и поверните кисть к себе. Передвиньте щепоть, держащую петлю, немного вперед. Повторите.

Как выпилить рукоятку?

Из заготовленного бруска цельной или сборной конструкции (на основе фанерных дощечек) следует начать выпиливание рукоятки. С этой целью используется макет из пенопласта. Он сравнивается с готовым чертежом. Если после обрабатывания пенопласта отмечено, что чертеж обладает значительными погрешностями, то лучше внести исправления на бумаге.

После этого чертеж переносят на готовый брусок, четко прорисовывают контуры и посредством ленточной пилы или лобзика выпиливают деталь. Выбор формы рукоятки лука из лыж зависит от фантазии исполнителя.

Этот этап особенно важен, так как половина вашего процесса уже выполнена, и из-за механической ошибки не стоит все делать заново. Поэтому в этом случае советуется применять тот инструмент, которым вы умеете хорошо работать.

В первую очередь по всему периметру делаются пропилы от края заготовки к линии распила, которая нанесена карандашом или маркером. Ширина пропила может равняться 2-3 см. Так можно пилить кривые линии и естественным путем останавливать резку. Как только расстояние будет преодолено, ненужные деревянные кусочки отпадут.

Если изготовление лука из лыж проведено аккуратно, то изделие будет мало отличаться от заводских аналогов по уровню мощности и функциональности. А его внешний вид может быть и лучше.

Выпиливание рукояти лука

Из готового бруска, цельного или наборного (полученного путем склеивания) будем своими руками выпиливать рукоять. Для этого возьмем макет из пенопласта и сравним его с чертежом. Если после обработки пенопластовой рукояти оказалось, что чертеж имеет значительные погрешности, лучше всего исправить их на бумаге.

После этого переносим чертеж на готовый брусок, четко прорисовываем контуры и выпиливаем ленточной пилой или лобзиком. Этот шаг особенно ответственный, так как 50% всей работы уже выполнено, и неприятно будет из-за механической ошибки начинать все сначала. Поэтому пользоваться нужно тем инструментом, которым вы лучше всего владеете.

Первым делом, по всему периметру делаем пропилы от края заготовки к, нанесенной карандашом или маркером, линии распила. Ширина пропила может достигать 2–3 см. Это даст возможность беспрепятственно выпиливать по кривым линиям, и естественным образом останавливать резку. Как только будет преодолено расстояние от одного пропила до другого, ненужные куски древесины будут отпадать.

Самодельный лук, выполненный аккуратно и добросовестно, мало отличается от своих заводских собратьев по мощности и функциональности, а по внешнему виду может даже превосходить их.

фото. Выпиливание рукояти для лука из лыж

Как можно сделать лук своими руками

Создание дугового стрелкового оружия с тетивой – увлекательное, а иногда и необходимое для выживания занятие. К примеру, вы можете смастерить орудие из лыж своими руками, который не уступит по параметрам другим материалам (рисунок 1).

Примите во внимание, что этот инструмент обладает рядом ограничений, главные из которых – предельная скорость снаряда, максимально возможная дальность полета, пороговое натяжение.

В армиях англосаксов лучники были самыми высокими и хорошо тренированными. Натяжение требовало хорошей физической подготовки, зрения и умений, поэтому этот тип войск считался элитой. Каждый из них знал, как сделать лук своими руками, ведь обстоятельства могли лишить его основного снаряжения. Диковинка в глазах непосвященных, грозное оружие в руках мастеров.

Рисунок 1. В прошлом лук был основным оружием наших предков

Интересовались историей происхождения жеста «средний палец»? Лучники, избежавшие или удачно вернувшиеся из плена, демонстрировали целые пальцы, как насмешку врагам. Дело в том, что, когда лучника ловили в плен, его старались или завербовать, или обезвредить, отрезав пальцы, ответственные за натяжение. И это только одна из многочисленных историй, связанных со стрелковым оружием. Итак, как сделать лук из бумаги своими руками или из любого другого материала так, чтобы он хорошо стрелял?

Как сделать самый мощный лук

Взятые за основу материалы влияют на прочность, максимальную силу натяжения, что сказывается на общей поражающей способности изделия. Жесткая рама из арматуры не сильно подойдет, хоть выглядит внушительно. Ориентируйтесь на способность материала к гибкости, пластичности. Чтобы сделать лук для стрельбы своими руками, вам понадобится жесткое дерево. Подходящие сорта – бук, граб, сосна, тис, дуб и ясень. Слишком гибкая ветвь согнется в бублик, а слишком жесткая сломается. Поэтому всегда подбирайте прочные, но в то же время, гибкие типы. Из более современных вариантов – ПВХ трубы, сталь, гнущаяся арматура (рисунок 2).

Рисунок 2. Особенности конструкции самодельного лука

Веревка для тетивы должна быть прочной, способной к пластичному растяжению или иному способу передачи энергии в снаряд (блоки натяжения, пружины). На жесткую раму необходима и жесткая нить, поэтому подбирайте её впору. На стальную раму – стальной тросик с запаянными краями. На деревянную – плетеная леска, тонкая нить из плетеной кожи, паракорд и даже шнурки. Бумага же неприхотлива, поэтому хватит резинки. Оптимальная длина всегда на 20 см больше длины рамы. Необходимо это для двух вещей – надежного крепления и дальнейшей регулировки натяжки. Как сделать лук своими руками в домашних условиях?

Для этого понадобятся инструменты:

  1. Режущий предмет. Нож, пила, ножовка, кухонный тесак, авторезка, циркулярка, бензопила, зубило.
  2. Бумага, карандаш для пометок.
  3. Рулетка на 3 м.
  4. Опционально использование дрели под отверстия для тетивы.
  5. Заранее подготовленный участок для сгибания длинной рамы. К примеру, неглубокая ямка в плотном типе почвы, крупном камне.
  6. Перчатки для безопасности.
  7. Столярные клеи, масла, абразивные растворы по металлу. Вполне вероятно, что вы захотите украсить или укрепить модель. Деревянную раму обработайте заранее.

Как сделать самый простой лук

Достаточно проявить смекалку и поискать подходящие материалы. В идеале обойтись получится простейшей веткой, не занимаясь вырезанием из бревна (рисунок 3). Как сделать самый простой лук – возьмите небольшую трубу ПВХ, проделайте две дырки на каждом конце, проведите туда шнурок – все, примите на вооружение новую единицу. Достаточно затянуть веревку.

Рисунок 3. Самую простую модель можно смастерить из ветки или куска древесины

Задача как самому сделать лук и стрелы будет немногим посложнее, займет определенное время, так как стрелы необходимо делать из ровного отрезка с применением оперения. Необходимо будет использования заранее подготовленных прямых, тонких отрезков. Минимальная длина должна соответствовать расстоянию от точки натяжения до рамы + 10 см. Как сделать лук своими руками в домашних условиях более сложных конструкций? Давайте посмотрим.

Как изготовить блочный лук своими руками

С древних времен лук (охотничий, конечно, а не репчатый) был не только оружием, но и своеобразным предметом искусства. Мало что может сравниться по ощущениям со свистом выпущенной стрелы. И популярность луков растет сейчас, когда Средневековьем начинают интересоваться все более и более широкие массы. Но в наше время существует множество более продвинутых и удобных вариаций этого оружия. Одна из них – блочный лук. Главное его достоинство – один или два блока, которые позволяют значительно усиливать натяжение тетивы и равномерно его спускать. Блочный лук своими руками сделать сложнее, чем обычный, но если жалко тратить деньги на его покупку и руки растут оттуда, откуда надо, то можно попробовать.


Нам понадобятся:

  • Прочный кусок гибкого дерева для рукояти.
  • Фанера или текстолит для плечей.
  • Тонкая капроновая или кевларовая нить для тетивы.
  • Тонкие и, главное, прямые деревянные или алюминиевые шпильки для стрел.
  • Плотная бумага или тонкий плотный пластик для оперения.
  • Столярные инструменты.
  • И, главное, блок и эксцентрик. Сделать их самостоятельно довольно сложно, поэтому проще купить или заказать в мастерской.

Основа

Для начала необходимо придать рукояти необходимую форму, удобную для руки. Также можно сделать небольшое углубление для направления стрелы. После этого склеить плечи из нескольких слоев фанеры или текстолита. Главное, чтобы они равномерно гнулись, обеспечивая достаточное натяжение, и при этом не трескались. Когда все будет готово, надо сделать соединения рукояти с плечами. Лучше всего скреплять их парами болтов.


Блоки Блоки должны крепиться на концах плечей, эксцентрик – на нижнем, а ролик – на верхнем. Эксцентрик необходим для фиксации тетивы в натянутом положении. Блок состоит из двух камер – на одну наматывается тетива, а на вторую – трос. Вся суть в том, что первая, натягиваясь, вращает эксцентрик, который, в свою очередь, наматывает на себя последний. Это позволяет отпустить тетиву с большой силой и практически моментально развить большую скорость стрелы.

Тетива

После установки блоков на них крепятся тетива и трос. Минус подобных луков в данном случае в том, что после каждой разборки придется заново регулировать блоки. А если изготовлен блочный лук своими руками, то это может потребовать некоторых усилий. Натяжение тетивы регулируется в зависимости от прочности плечей и силы стрелка.


Стрелы Сделать стрелы самостоятельно несложно. По крайней мере это проще, чем собрать блочный лук своими руками. Заготовки надо отшлифовать, приделать к ним оперение из пластика или бумаги, оставив место для хватания пальцами. А вот выбор наконечника — это дело полностью произвольное. Однако стоит учитывать, что все охотничьи луки предназначены для нанесения ранений, блочный — не исключение. Если наконечники будут острыми, то стрелы могут серьезно ранить.

Балансировка и доделка

После установки тетивы надо сбалансировать лук с помощью различных грузиков. Приоритетная цель – утяжелить нижнюю часть для того, чтобы при выстреле орудие не бросало, и стрела выпускалась в нужном направлении. Балансир можно сделать гидравлическим, то есть в виде колбочки с жидкостью.

Заключение

Ваш персональный самодельный охотничий лук готов! После изготовления требуется подогнать грузики и отрегулировать тетиву, а это производится опытным путем. Блочный лук своими руками изготовить непросто, но если навыки позволяют, то получится достаточно серьезное и интересное изделие.
