Wi-fi антенна: советы по выбору компонентов и подбор оптимальных схем для самодельного устройства (85 фото)

Изготовление

Прежде всего нужно изготовить «корыто» рефлектора. Для этого вырезаем согласно чертежа прямоугольник из фольгированного текстолита 490×222 мм для дна, размечаем (кернить лучше всего со стороны фольги) и сверлим отверстия диаметром 2,5 мм под стойки для вибраторов, залуживаем их. После этого изготавливаем бортики соответствующего размера из алюминиевого уголка 25×25 мм, и крепим их заклепками с обратной стороны рефлектора:

Заготовки

Для точной разметки лучше всего воспользоваться штангенциркулем

Прикрепляя уголки заклепками закрепите также и края уголков

После сборки «корыта» рефлектора его можно немного усилить, проклеив уголки с обратной стороны монтажным скотчем, а вертикальные швы склеив двухкомпонентным эпоксидным клеем:

Усиление конструкции

Володя придумал оригинальную технологию изготовления вибраторов из стеклотекстолита, фольгированного с двух сторон. Преимущество данного метода в том, что из одной заготовки получается два абсолютно одинаковых вибратора.

Сначала вырезается прямоугольная заготовка нужных размеров из текстолита:

Заготовка для изготовления вибраторов

1. Вырезаем ножницами по металлу прямоугольники 1
2. Расслаиваим стеклотекстолит, стараемся расслоить половинки одинаковой толщины
3. Делаем прорези по красным линиям прямоугольников 2 обыкновенными бытовыми ножницами
4. Берем сломанное полотно ножовки для металла и прорезаем по зеленым линиям прямоугольников 2
5. Мелкой наждачной бумагой аккуратно зачищаем торцы получившихся вибраторов

Готовые вибраторы

В результате получаем два вибратора идентичных размеров. Нужно позаботиться, чтобы нефольгированная сторона вибратора была гладкой, для этого возможно понадобиться снять слой стекловолокна. После этого сверлим и лудим отверстия диаметром 2,5 мм под стойки.

После изготовления вибраторов необходимо из латунной или медной фольги изготовить шину (4), при помощи которой позже соединим «хвосты» вибраторов.

Все элементы будущей антенны готовы, можно приступить к сборке. Для этого нужно найти дистанционную прокладку под вибратор. Её толщину подбирайте так, чтобы суммарная толщина текстолита и прокладки давала расстояние 6 мм между рефлектором и фольгой вибратора.

Для установки вибраторов лучше всего использовать ровную толстую медную проволоку диаметром около 2 мм. Нарезаем ее на небольшие куски, припаеваем их в отверстиях «корыта». Затем, подложив дистанционную прокладку рядом со стойкой, припаеваем один край вибратора, потом аналогично — другой, предварительно переместив прокладку. Лишние части стоек откусываем. При установке узкие вибраторы ставятся по краям, более широкие — в центре.

Сборка антенны

После установки вибраторов закрепляем коннектор на «корыте» и соединяем «хвосты» вибраторов при помощи шины, аккуратно пропаивая их, затем припаеваем центральную жилку коннектора к шине.

Виды антенн

Wi-Fi-антенны для роутеров бывают разных размеров и форм и могут использоваться как в помещении, так и на открытом пространстве. По этому признаку их разделяют на два класса:

• внутренние (комнатные, внутридомовые);
• наружные (внешние, выносные, уличные).

Комнатные антенны

Предназначены для использования внутри помещений, поэтому имеют компактные размеры и сравнительно небольшой коэффициент усиления (КУ). Основная их задача — стабилизация сигнала и его доставка в наиболее удалённые уголки дома. Чаще всего внутренние антенны, в зависимости от конструкции, устанавливаются на столе, крепятся на стене/потолке либо подсоединяются к роутеру вместо штатных антенн. Самыми распространёнными вариациями комнатных устройств являются штыревая и панельная антенны.

Штыревая антенна — это самый простой и распространённый вариант передающей антенны, распространяющей радиоволны во всех направлениях

Внешние антенны

Используются для установки снаружи зданий, отличаются от предыдущих устройств более крупными размерами и более высоким КУ. Поскольку их применяют для организации сети на открытом пространстве, то конструкция таких антенн предусматривает защиту от негативного воздействия атмосферных осадков. В комплекте с наружным усилителем обычно идут дополнительные крепёжные элементы для установки на крыше, наружной стене здания или столбе.

Наружные Wi-Fi-антенны чаще всего используются в частном секторе, где нужно распространить действие беспроводной сети на придомовую территорию

В свою очередь, и выносные, и комнатные антенны в зависимости от направления сигнала подразделяются на два типа:

• всенаправленные (ненаправленные, круговые);
• направленные (узконаправленные).

Всенаправленные антенны

Такие устройства излучают радиоволны равномерно во всех направлениях в пространстве. Принцип действия круговых антенн можно сравнить с комнатной лампочкой, освещающей в одинаковой степени всю комнату, а диаграмму направленности — со сферой. Уровень сигнала в такой сети неравномерен: чем дальше от центра, тем слабее. Всенаправленные Wi-Fi-антенны отличаются меньшим радиусом действия и используются в тех квартирах и домах, где есть необходимость подключения к беспроводной сети нескольких пользователей.

Направленные антенны

Пассивные усилители этого типа посылают беспроводные сигналы в одном направлении, что позволяет добиться устойчивого сигнала в проблемных местах. Действие узконаправленной антенны похоже на работу фонарика, который не в состоянии осветить всю комнату, но способен передать луч света на более дальнее расстояние. Диаграмма направленности таких антенн по своей форме напоминает цветочный лепесток или дирижабль. В жилых помещениях направленные усилители используются в тех случаях, когда нужно обеспечить стабильным Wi-Fi-сигналом один девайс или несколько размещённых рядом.

Диаграмма направленности графически представляет зависимость коэффициента усиления антенны от её направления в заданной плоскости

Антенны-насадки

Отдельную нишу занимают антенны-насадки, способные превратить всенаправленную антенну роутера в узконаправленную. Надеваются они на штатные антенны Wi-Fi-роутеров и благодаря своей конструкции увеличивают зону действия локальной сети в нужном направлении. Несмотря на компактные размеры, КУ таких антенн может достигать 8–12 дБ. Антенны-насадки удобны в домашнем применении: легко крепятся, не имеют проводов и не занимают лишнего места на столе или стене.

Антенна-насадка — это простейшее устройство направленного типа, не требующее установки и подключения

Усиленные (активные) антенны

Главное отличие активной антенны от пассивной состоит в наличии встроенного электронного оборудования. В активных антеннах поступающий сигнал сначала обрабатывается (усиливается, очищается от шумов), а затем передаётся непосредственно на роутер или другое принимающее устройство. Такие антенны мало подвержены внешним помехам и способны усиливать сигнал до 20 дБ. Однако они более сложны в настройке и по стоимости дороже своих пассивных аналогов. Работают от источника питания, дополнительно могут комплектоваться аккумуляторами.

Активная антенна в своей конструкции имеет усилитель и нуждается в подключении к источнику питания

Самодельные Wi-Fi-антенны

Смастерить устройство для усиления сигнала беспроводной сети можно самостоятельно. В интернете есть множество примеров антенн, собранных своими руками. Для их создания авторы используют подручные средства: жестяные банки, медную проволоку, DVD-диски, плотную фольгированную бумагу, листы металла и др. Самыми популярными усилителями, собранными вручную, являются следующие модели:

Домашняя

1. Крепления и основу я сделал из обычной подставки для CD дисков. Можете использовать что-то подобное. Я сделал ровные круглые разрезы посередине, чтобы туда поместилась антенна.

1. Посмотрите на картинку выше, должно получиться, что-то подобное;

1. Берём медную проволоку до 4 мм в диаметре и делаем вот такие квадраты с помощью плоскогубцев. Размеры вы можете посмотреть на картинке. Также нужно оставить примерно 1-1.5 мм в центре;

1. А теперь берём кусок коаксиального кабеля. Снимает примерно сантиметр верхней оплетки. Теперь сердцевину припаиваем к одному углу, а оплётку к другому;

1. Проталкиваем кабель внутрь и приклеиваем антенну к центру;

1. Также сверху запаиваем клеем;

1. Чтобы провод не вырвало, дополнительно я советую приклеить его к основанию сзади;

1. Вы можете припаять провод напрямую к плате. Или просто сделать переходник и прикрутить к выходу для антенны.

1. В итоге должно получиться что-то подобное. Можно на заднюю часть положить диск, который будет рассеивать и отражать сигнал в нужную сторону.

Сборка

Теперь вибратор должен быть присоединен к отражателю. Отметьте, что только два «конца» медного провода быть присоединены к медной трубке — центр медного провода не должен коснуться медной трубки (Для этого и нужен вырез в медной трубке).

Проволочный вибратор должен быть на расстоянии ~15 мм от отражателя. Тестирую антенну, изменяя интервал между вибратором и отражателем я получил результат, что расстояние ~15 мм обеспечивает самый низкий SWR (результаты испытаний доступны здесь).

Вибратор напаян на медную трубку

Зачистите коаксиальный кабель на 30мм.

Распустите внешнюю оплёту, зачистите центральный проводник и обрежте его так, чтобы он выходил наружу на 4мм

Вставьте кабель в медную трубку, так, чтобы центральная жила провода была на одном уровне с концом трубки, и припаяйте к нему центр вибратора. Проследите чтобы центр вибратора не касался медной трубки.

Для того чтобы кабель прочно держался в трубке её необходимо обжать с помощью кабельного кримпера.

Теперь осталось только установить на другой конец кабеля коннектор.

При желании для повышения механической прочности Вы можете добавить распорки по концам вибратора. Как их выполнить можно посмотреть на странице про double biquad антенну.

Если бы Вы собираетесь установить biquad антенну снаружи, я рекомендовал бы, чтобы Вы поместили её в защищённый от непогоды корпус чтобы предотвратить коррозию и попадание воды в кабель.

Многие люди для этой цели успешно используют пищевые контейнеры для микроволновок.

Готовый biquad

Дальность действия вай-фай антенн

Сигнал от родной антенны на 2 dBi с частотой в 2,4 ГГц по стандарту беспроводной технологии 802.11n может проходить до 400 м, если поверхность прохождения видима и не содержит никаких преград. Если говорить о более старых стандартах, то их сигналы распространяются в разы хуже, хотя обладают аналогичной дальностью и частотой.

Если считать антенну, которая распространяет Wi-Fi сигнал, за идеальный изотропный излучатель, распространяющий электромагнитные колебания во все направления на 360°, то можно запросто конвертировать количество dBi в мощный прирост.

Сам по себе dBi (децибел (dBA) изотропный) — это числовая характеристика усиления антенны, определяющаяся как алгоритм десяти, умноженный на десять, отношением которого является усиленное электромагнитное поле к его изначальному значению.

Обратите внимание! Для определения расстояний есть соответствующие таблицы, которые показывают, на какое расстояние в километрах или метрах обычный направленный передатчик может распространять свой сигнал

Технология изготовления антенн своими руками

Изготовление самодельной антенны не занимает много времени. При этом такое приспособление ничем не будет отличаться от купленных аналогов или даже будет значительно превосходить их. Кроме того, самоделка позволит значительно сэкономить деньги, так как даже китайские модели стоят не так дешево. Долго ждать не нужно, стоит приступить к разбору процесса изготовления.

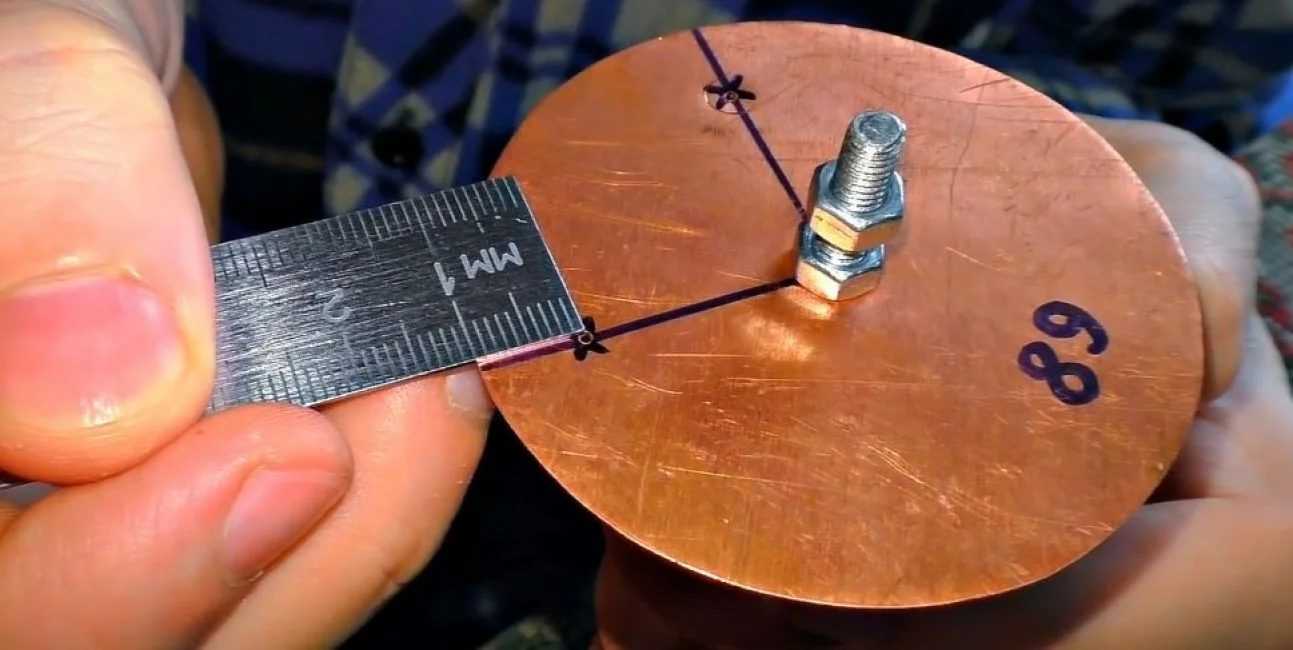

Изготовление кружков

Для создания кружков антенны необходимо:

1. Центрировать еще не готовые круги на медном листе, просверливая их середину.
2. Вырезать сеть кругов из фольги по чертежу.
3. Прочертить круги на медной фольге, соблюдая следующие размеры: по одной детали 90, 68, 54 и 38 мм соответственно, а также три детали по 37 мм.
4. Вырезать кружки с помощью острых ножниц. Делать это нужно аккуратно.

Важно! Необходимо стараться соблюдать все размеры и сверлить центры до вырезания, так как отклонение даже в 1 мм способно значительно ухудшить качество приема сигналов

Схема направленной Wi-Fi антенны для изготовления своими руками

Подготовка резьбовой шпильки

Процесс подготовки выглядит следующим образом:

1. Пилой по металлу отрезать отрезок длиной 135 мм.
2. Убрать шероховатости в местах спила напильником.
3. Округлить края для повышения безопасности использования и обрезки заусенцев.

Сборка

Самый ответственный момент — сборка. От нее зависит, насколько хорошо антенна будет ловить сигнал (при условии, что кружки вырезаны правильно). На сам процесс не уходит много времени и сил. Все благодаря резьбовым соединениям, позволяющим устанавливать диски меди на свои места с точностью до миллиметра.

Проделывание отверстий для крепления внешней антенный Wi-Fi роутера

Подсоединение Wi-Fi адаптера

Чтобы улавливатель был полезен, он должен быть подключен к Wi-Fi роутеру. Это достигается путем проделывания отверстий на двух главных дисках в определенных местах (на расстоянии 1 см отверстия 1 и 1,5 см на кругах 90 и 68 мм).

Далее необходимо разобрать модем или роутер, а точнее его антенну, оголив провода. Присоединить главную жилку антенны к кружкам и продеть ее через проделанные заранее отверстия.

Окончательная сборка

Окончательная сборка предполагает проверку всех расстояний и надежности креплений. Также следует проверить качество соединения антенны роутера и усилителя.

Обратите внимание! Для удобства пушку можно установить на штатив

Подключение к роутеру

Остается лишь подключиться к модему. Для этого он может быть соединен с ПК или ноутбуком с помощью удлинителя или обладать функцией беспроводной раздачи данных (иметь режим Wi-Fi роутера). Нужно быть аккуратным при пайке усилительной антенны к контактным дорожкам на приборе. Если устройство не обладает собственной внешней антенной, то лучше попросить приделать усилитель профессионала.

Антенна для вай-фай своими руками делается довольно просто. Конструкций существует множество, но для обеспечения качественным беспроводным сигналом смартфонов, обычных телефонов, планшетов или ноутбуков лучше всего пользоваться мощной антенной, которую можно направлять на теоретический источник сигнала. Наиболее простой, но надежный вариант для этих целей и был разобран в этом материале.

Внешние Wi-Fi антенны. Миф или реальность?

На сегодняшний момент довольно широкое распространение получили всевозможные Wifi антенны для ноутбука. Это устройства, которые позволяют усиливать принимаемый и исходящий сигнал от беспроводной сети. Могут использоваться для лучшего улавливания сигнала от собственного роутера или маршрутизатора, а также для того, чтобы пользоваться сигналом друга или родственника, который проживает на определенном расстоянии.

Некоторые приобретают такие устройства для того, чтобы перехватывать чужой сигнал. Однако это спорное решение, поскольку владелец точки доступа может легко перекрыть доступ посторонним при идентификации.

Обратите внимание! Внешние антенны считаются намного более эффективными, чем внутренние аналоги

Стандартный Вайфай сигнал от любого устройства имеет определенную дальность действия. Без различных усилителей невозможно поймать удаленный Wi-Fi.

Могут такие антенны использоваться для совместного использования одной точки доступа между несколькими людьми. В таких случаях подойдут внутренние изделия или направленные внешние для большей дальности.

Важно! Ранее подобные улавливатели применялись исключительно для радио и телевизионного сигналов. На сегодняшний день похожие устройства используются для улучшения качества мобильного Интернета и Wi-Fi. Оборудование любого типа для улучшения качества доступа, как Wi-Fi, так и мобильного Интернета, имеет определенный радиус или дальность эффективного действия

В тех случаях, когда абонент находится за пределами зоны улавливания, применяются антенны для ноутбука

Оборудование любого типа для улучшения качества доступа, как Wi-Fi, так и мобильного Интернета, имеет определенный радиус или дальность эффективного действия. В тех случаях, когда абонент находится за пределами зоны улавливания, применяются антенны для ноутбука.

Обеспечить прямую видимость между роутером и клиентами

Частота сигнала WiFi — 2,4 ГГц. Это дециметровые радиоволны, которые плохо огибают препятствия и имеют низкую проникающую способность. Поэтому радиус действия и стабильность сигнала напрямую зависят от количества и структуры препятствий между точкой доступа и клиентами.

Проходя через стену или перекрытие, электромагнитная волна теряет часть энергии.

Величина ослабления сигнала зависит от материала, который преодолевают радиоволны.

Пример расчета: Сигнал WiFi 802.11n распространяется в условиях прямой видимости на 400 метров. После преодоления некапитальной стены между комнатами сила сигнала снижается до величины 400 м * 15% = 60 м. Вторая такая же стена сделает сигнал еще слабее: 60 м * 15% = 9 м. Третья стена делает прием сигнала практически невозможным: 9 м * 15% = 1,35 м.

Такие расчеты помогут вычислить мертвые зоны, которые возникают из-за поглощения радиоволн стенами.

Следующая проблема на пути радиоволн: зеркала и металлические конструкции. В отличие от стен они не ослабляют, а отражают сигнал, рассеивая его в произвольных направлениях.

Зеркала и металлические конструкции отражают и рассеивают сигнал, образуя за собой мертвые зоны.

Если переместить элементы интерьера, отражающие сигнал, удастся устранить мертвые зоны.

На практике: Крайне редко удается достичь идеальных условий, когда все гаджеты находятся на прямой видимости с роутером. Поэтому в условиях реального жилища над устранением каждой мертвой зоной придется работать отдельно:

• выяснить что мешает сигналу (поглощение или отражение);
• продумать куда переместить роутер (или предмет интерьера).

Активные усилители

Включают репитеры и точки доступа. Эти средства распространяют сигнал во всех направлениях. Радиус покрытия зависит от мощности оборудования. Они докупаются дополнительно к маршрутизатору и подключаются через розетку.

Точка доступа

Является главной составляющей любой системы беспроводной передачи данных. Выступает в качестве передатчика. Чтобы усилить сигнал, подключите устройство в режиме репитера. Во время настройки укажите несколько принципов функционирования – базовая станция или повторитель.

Репитер

Устройство предназначается для увеличения зоны покрытия сети и усиления сигнала. Выступает в роли ретранслятора. То есть передает сигнал от начальной точки другому оборудованию. Площадь увеличивается за счет использования дополнительных антенн, установленных на корпусе прибора.

Как работает репитер? Что это такое?

Следует рассмотреть пример работы повторителя. Центральный роутер может располагаться в гостиной. В таком случае сигнал практически не достигает кухни. Чтобы избежать проблемы, установите ретранслятор. Рекомендуется размещать его ближе к мертвой зоне. После подключения и настройки будет обеспечен уровень интернета по всему дому.

При покупке оборудования учитывайте следующие свойства:

• скорость передачи данных вашей сети;
• частота, на которой происходит чтение или запись информации;
• число антенн для роутера;
• разъемы для подключения дополнительного оборудования.

Оборудование преимущественно используется в частных квартирах или домах. На производственных мощностях, в компаниях, фирмах, на предприятиях применяются более мощные решения. В таких случаях рекомендуется устанавливать точку доступа.

Подключение и настройка ретранслятора

После того, как вы приобрели устройство, необходимо наладить его работу. Активные приборы требуют обязательной настройки. Пассивные просто подключаются к системе. Для этого вам потребуется ноутбук. Выполните следующие действия:

1. Подсоедините устройство к сети через кабель питания. Ожидайте включения. Светодиод на панели должен загореться зеленым цветом. Активация оборудования занимает несколько минут.
2. Распространение сигнала в помещении начнется, когда заработает второй индикатор. В списке доступных сетей на компьютере отобразиться название нового подключения.
3. Осуществите подключение без предварительной настройки.
4. Запустите браузер и перейдите на панель управления.
5. Пройдите авторизацию.
6. Выберете режим репитера и подключитесь к роутеру.
7. Обновите данные. Сеть автоматически настроится.

Настройка роутера для использования в качестве репитера

Для этого следует выполнить следующие действия:

1. Перейдите в меню настроек.
2. Перейдите в раздел беспроводных сетей и выберете значение рабочего канала.
3. После этого настройка автоматически закончится.

Настройка Wi-Fi репитера

Чтобы оборудование работало исправно, рекомендуется выполнить следующее:

Учитывайте радиус распространения сигнала.
Обратите внимание на возможные преграды повторителя.
Мягкие поверхности поглощают сигнал, твердые – отталкивают.
Устанавливайте усилители в видимом диапазоне.

Чтобы достичь эффективности установки, рекомендуется направить антенну в сторону роутера. После проведения всех настроек система должна функционировать исправно с помощью ретранслятора.

Отражатель

Отрежте из фольгированного текстолита пластину размером 123×123 мм.

Отметьте, что Тревор Маршал рекомендует размер 123×123 мм, используя biquad в качестве автономной антенны, в то время как 110×110 оптимально для использования biquad в качестве облучателя параболической антенны.

Фольгированный текстолит

Отрежте от медной трубки кусок длиной 50мм и отполируйте его (включая внутреннюю часть , чтобы гарантировать хорошую связь с кабелем).

Сделайте вырез размером 2мм с одной стороны трубкиВырез в трубке

Просверлите отверстие в текстолите так, чтобы получившаяся трубка плотно сидела в отверстии. Я нашел, что удобнее всего это сделать буром, предварительно просверлив отверстие.

создание отверстия в центре текстолита

Вставьте медную трубку в отверстие вырезом к медной стороне текстолита. Медная труба должна высовываться из отверстия на 16 мм.

вставьте медную трубу в отражатель

Припаяйте медную трубку к текстолиту, чтобы получить хорошее электрическое соединение.

Припаяйте медную трубку к текстолиту

Для пайки трубки необходима достаточно большая мощность паяльника. Я нашел, что для этой цели хорошо подходит маленькая газовая гарелка.

Чертёж двойного самодельного биквадрата

В дополнение к вышесказанному следует отметить, что при изготовлении антенны под определенную частоту очень важно соблюдать все размеры, которые приведены ниже (совместно с чертежом):

Конструкционные особенности и принцип действия MiMo-антенн для 3G и 4G-модемов

1. первичное значение угла между плечами рамки – 90 градусов, далее при выставлении зазора он незначительно изменится до нужной величины;
2. внешняя длина каждого ребра квадрата – 30,5 мм, отклонение допустимо в пределах 0,5 мм, не более;
3. величина зазора между центральными изгибами – 1-5 мм, выбирается непосредственно во время настройки;
4. рефлектор выполнен в виде прямоугольника со сторонами 100 х 120 мм.

Обратите внимание! Еще раз следует упомянуть о важности соблюдения точных размеров. Под этим подразумевается то, что антенна должна быть абсолютно симметричной относительно ее центральной части, независимо от величины длины граней

Необходимые детали

• Металлический рефлектор—кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
• Медная проволока сечением 2.5 мм.кв.
• Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
• Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
• Немного термоклея.
• Разъем N-типа — пригодится для удобного подсоединения антенны.

Как можно усилить мощность приема и передачи сигнала роутером

Для начала следует разобраться в технической терминологии девайсов, которые применяются в качестве приемника и передатчика сигналов беспроводной связи Wi-Fi. Обычно оператор предоставляет доступ к Глобальной сети через проводное соединение (витую пару или оптоволокно). Кабель подключается к роутеру, который и распространяет Сеть на весь дом или квартиру.

К сведению! Радиус его действия зависит от мощности прибора и технологии, которую он использует. Часто роутер способен распространять сигнал лишь на несколько десятков метров с учетом преград и перекрытий.

Усилить сигнал способна простая внешняя самодельная антенна, которая увеличивает значение распространения до 10 Дб. Она часто используется в совокупности со старыми или слабыми роутерами. Также проблему может решить приемник сигнала (репитер), который устанавливается в промежуточной комнате или помещении и служит для того, чтобы принимать и отправлять сигналы от роутера к клиенту или другому репитеру.

Некоторые типы антенн требуется распаять, а некоторые делаются из труб

Что делать, если у ТВ-приставки слабый сигнал вай фай

Иногда случается, что высокая скорость доступа в Интернет не нужна, а на первом месте стоит именно ее мобильность и эстетическая составляющая: отсутствие вечно путающихся проводов. При этом может оказаться, что сигнал очень слабый, есть два метода диагностики и устранения подобного рода проблем:

Программно-аппаратный. Следует помнить, что устройств с выходом через беспроводной интерфейс с каждым днем становится все больше и больше, а ширина полосы не меняется, поэтому могут возникать коллизии и падение скорости. Чтобы хоть как-то избежать такой ситуации, необходимо сразу выбирать приставку и роутер с возможностью вещания на частоте 5 ГГц

Если оборудование уже куплено, и в нем нет такой функции, нужно зайти в настройки маршрутизатора, раздел «WiFi» и обратить внимание на способ выбора каналов. По возможности произвести сканирование диапазона (например, при помощи программы «WiFi Analyzer»), найти самую свободную полосу (обычно их от 1 до 13), и установить ее как основную на обоих устройствах

Аппаратно-пространственный

На распространение радиоволн может влиять не только наличие стен и их толщина, но и материал, из которого они сделаны. Например, некоторые тонкие (10 см) перекрытия армируют частыми прутками или вообще сеткой Рабица. Возникнет эффект клетки Фарадея, куда радиоволны гигагерцового диапазона просто-напросто не проникнут. Более того, хорошим поглотителем сигнала является дерево, поэтому помехой может стать обычный шкаф или комод. В таком случае необходимо искать точку помещения, откуда роутер будет максимально покрывать требуемую зону (с учетом отраженных волн), а в потребителе должна быть установлена WiFi-антенна для приставки.
